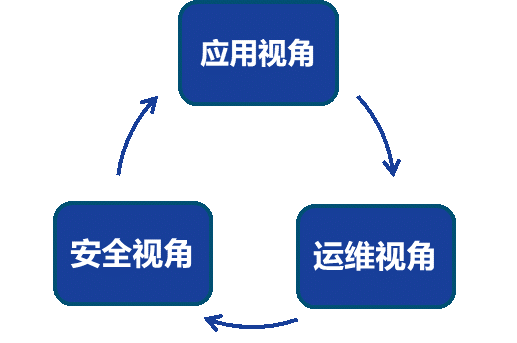

1、數據中心網絡分級分域
?應用系統視角
?
按照業務重要程度劃分網絡分區，不同網絡分區對應不同級別的應用，邊界部署不同顆粒度的安全策略。
?
根據業務系統的層次模式，通常兩種模式分別為“按應用分類分區”和“按應用層次分區” 。
?
根據業務系統的關聯程度，規劃網絡分區和部署位置。
?
需要考慮應用系統云化資源池的靈活調度，以及容量擴展能力。
?網絡運維視角
?
網絡分區設計，需要考慮便于故障快速隔離和業務恢復。
?
網絡分區設計，需要考慮盡量簡化網絡運維的復雜程度。
?網絡安全視角
?
風險等級不同的系統應部署在不同的物理區域，從風險等級高的區域訪問風險等級低的區域需經過防火墻進行安全隔離；
?
不同安全級別的網絡劃分不同的網絡分區，內網與外網分離。
?
風險等級相同的服務器區域之間，需考慮進行安全隔離，控制非授權訪問，同時避免局部安全問題影響至多個應用系統。
2、硬件SDN 解決方案
2.1 典型組網

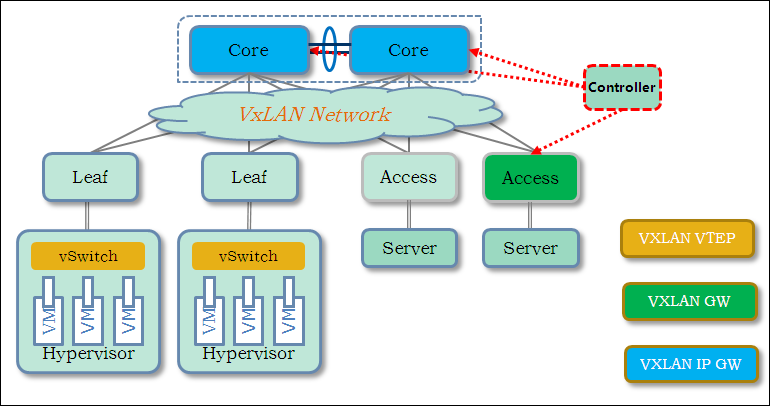

主機Overlay主要利用泛洪或廣播機制實現網絡構建和擴展，它將虛擬設備作為Overlay網絡的邊緣設備和網關設備，它的典型組網如下圖所示：
該組網方案：
?
使用物理服務器的vSwitch實現VXLAN網絡VTEP。
?
部署VCF Controller后可以集中控制VXLAN VTEP/GW。
?
VCF Controller配合Hypervisor平臺管理多形態Gateway。
該組網方案有以下優點：
?
適用于服務器虛擬化的場景，成本較低，VXLAN物理GW既可以用在核心位置，也可以在現有核心旁掛，保護已有投資。
?
控制面實現可以由高可靠的SDN Controller集群實現，提高了可靠性和可擴展性，避免了大規模的復雜部署。
?
網關組部署可以實現流量的負載分擔和高可靠性傳輸。
支持分布式網關功能，使虛機遷移后不需要重新配置網關等網絡參數，部署簡單、靈活。
2.2網絡基礎架構

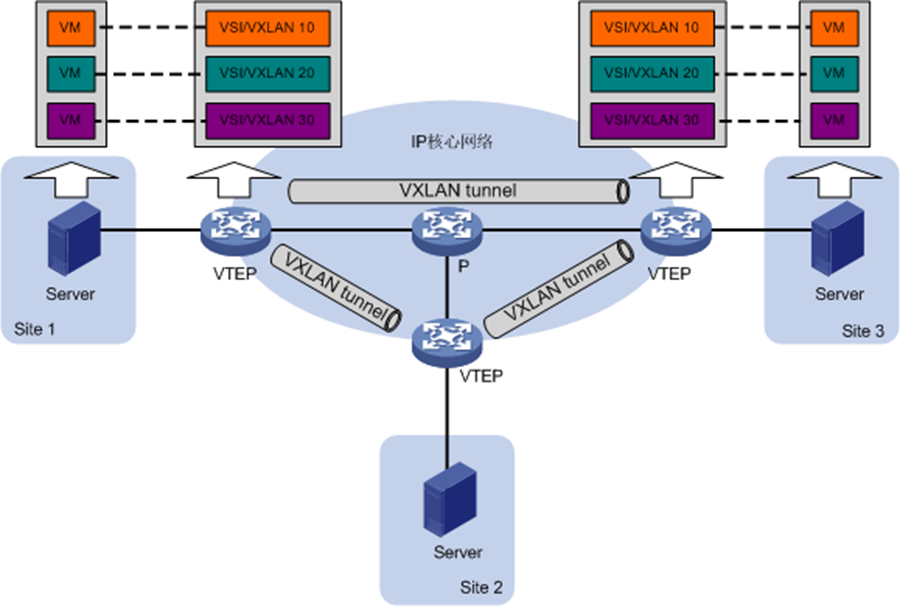

Overlay網絡的基礎架構如下圖所示：
Overlay網絡的基礎架構
?VM（Virtual Machine，虛擬機）
?VTEP（VXLAN Tunnel End Point，VXLAN隧道端點）
?VNI(VXLAN Network Identifier，VXLAN網絡標識符)
?VXLAN隧道
?VSI（Virtual Switching Instance，虛擬交換實例）
?
3、軟件SDN解決方案

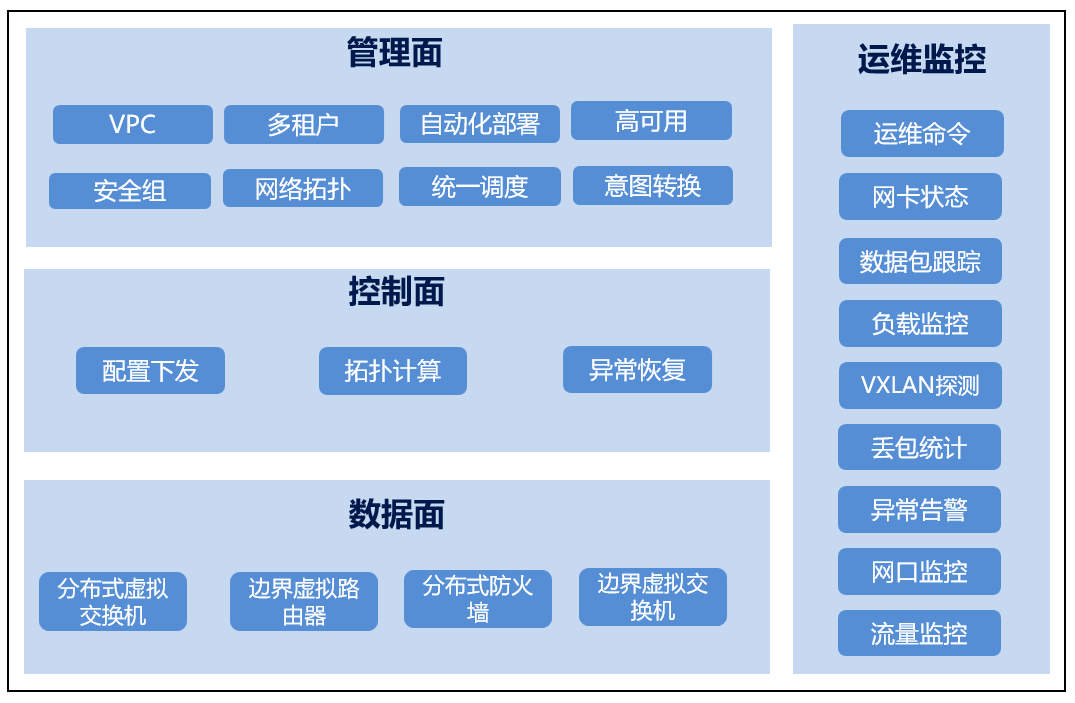

3.1 總體邏輯架構
? 管理面
管理面是超融合平臺對外提供網絡RESTful API接口的唯一出口，由中央管理面和本地管理面組成，支持第三方編排。采用無狀態分布式設計，可以支持橫向擴展、高并發、高可用以及負載均衡。
? 控制面：
采用中央控制器和本地控制面組成整個控制面。中央控制器運行在控制節點上，負責下發由管理面轉化的配置，并將配置同步到不同節點中的本地控制面。
? 數據面：
負責執行數據轉發，轉發功能支持分布式虛擬交換機、邊界虛擬路由器、分布式防火墻、邊界虛擬交換機。
? 運維監控：
負責虛擬網絡的狀態監控，提供數據包跟蹤、網口監控、流量監控等功能，為虛擬網絡提供所畫及所得的運維能力。

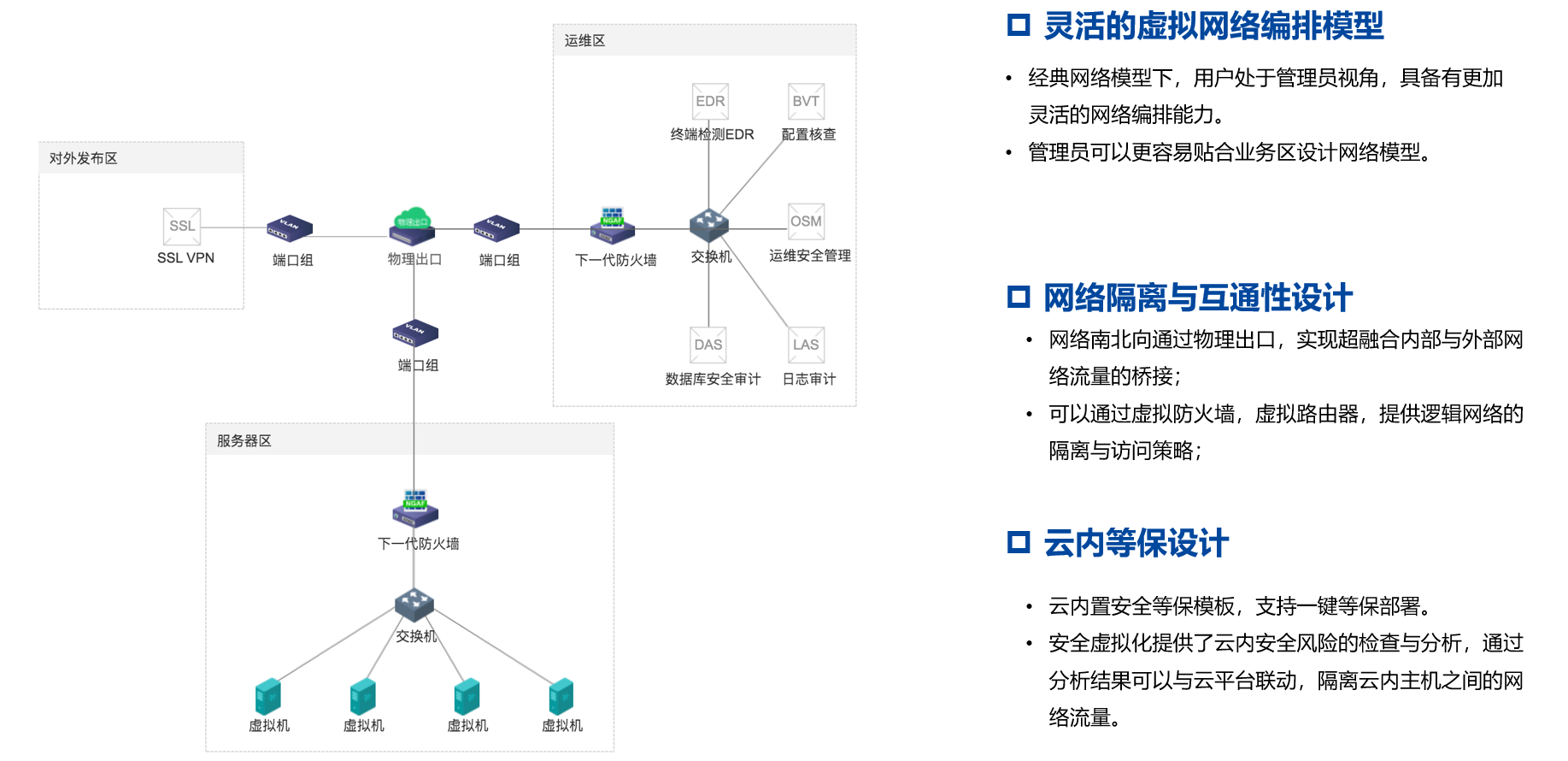

3.2經典網絡設計模式

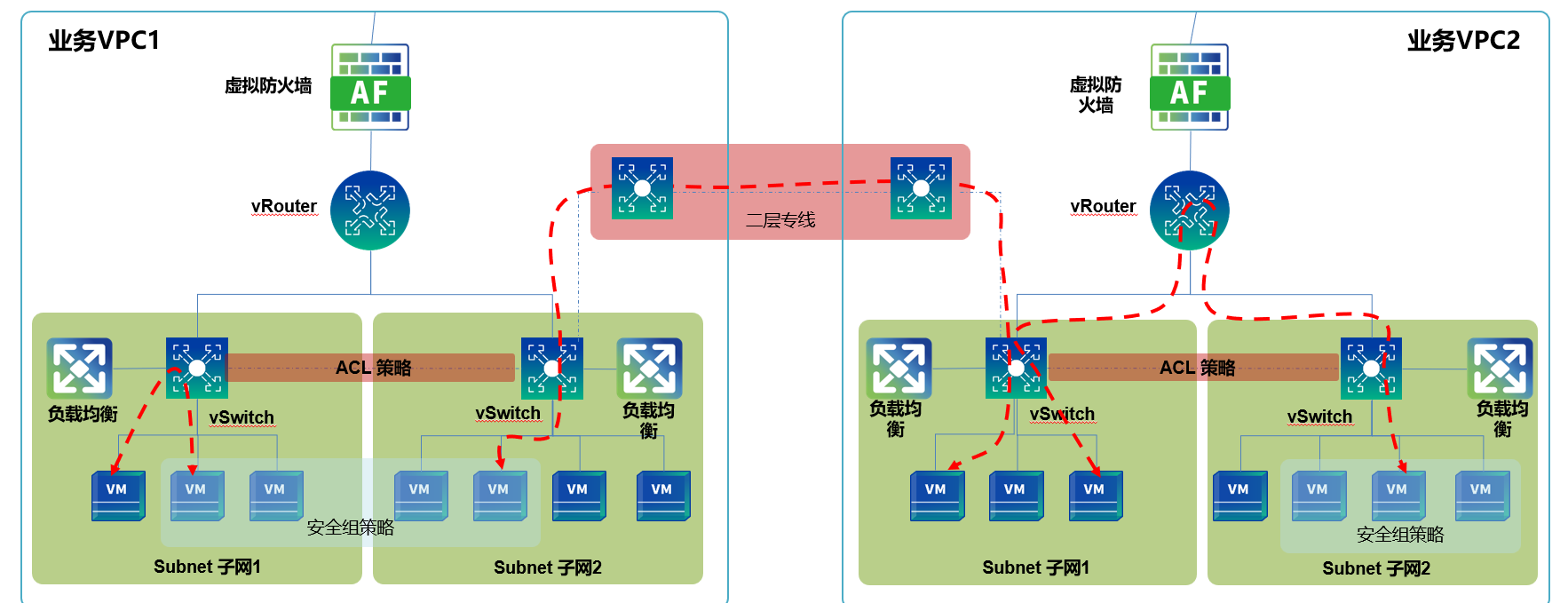

3.3 VPC網絡設計模式
1.
用戶可以創建多個租戶VPC網絡
2.
每個租戶VPC，可以創建多個subnet子網
3.
子網之間通過vRouter三層互通
4.
子網之間可以配置ACL策略，實現網絡隔離
5.
虛擬機可以配置安全組策略，通過增加企業專線，實現跨子網二層互通
